Ультразвуковой дефектоскоп УИУ СКАРУЧ

(Ультразвуковой дефектоскоп УИУ «СКАНЕР+» модель «СКАРУЧ»)


Малогабаритный ультразвуковой дефектоскоп «УИУ-СКАНЕР» – ручной универсальный прибор для контроля металлов, полиэтилена, пластмасс, керамики. В приборе многообразные технические возможности сочетаются с простотой управления и компактностью. Хорошие дефектоскопические характеристики, практичная конструкция, яркий электролюминесцентный экран, автономное питание, малые габариты и вес потребления. Дефектоскоп может работать с широко распространенными пьезоэлектрическими преобразователями (ПЭП) в рабочих частотах.

Отличительные особенности
  • простота эксплуатации, малые габариты и вес;
  • возможность измерения времени и указания координат «X», «Y»;
  • наличие толщиныномера;
  • встроенные часы и датчик температуры;
  • контроль заряда аккумуляторов и сигнализация их разряда;
  • наличие звуковой и световой сигнализации;
  • запоминание настроек для конкретных ПЭП и контроля изделий;
  • наличие идентификатора ПЭП, считывание его параметров;
  • возможность "заморозки" изображения на экране дефектоскопа;
  • запоминание изображений импульсов и сопутствующей информации;
  • временная регулировка чувствительности (ВРЧ);
  • наличие «АРУ»;
  • контроль использованной и оставшейся памяти приборов;
  • возможность подключения внешнего и внешнего ЭВМ;
  • возможность выбора русского и английского языков;
  • возможность ввода сопутствующих комментариев;
  • возможность использования в полуавтоматических и механизированных системах управления;
  • разрешение Госгортехнадзора РФ;
  • методика применения согласована с Госгортехнадзором РФ;
  • аппаратура сертифицирована.

Может быть использован в прошлом Механизированной установки серии «Сканер» модель «СКАРУЧ»

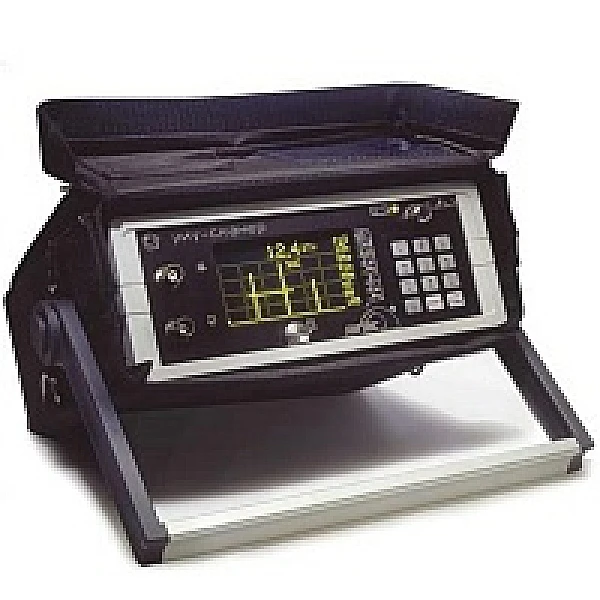

Внешний вид лицевой панели



Внешний вид задней панели



Функциональные особенности

Основное меню
Режим «Основное меню» (появляется после включения устройства) Наличие режимов:
  • А. дефектоскоп
  • Дефектоскоп
  • Толщиномер
  • А. толщиномер
  • Установки
  • Просмотр (просмотр результатов контроля)
  • Очистка (очистка памяти приборов)
  • Ресурс
  • Тест ЭАТ

Ресурс
  • Показание температуры внутри приборов
  • Отображение заряда аккумуляторов
  • Объем использованной и оставшейся памяти
  • Время и дата

Установки
  • Выбор модели беременности
  • Выбор страницы кодировки
  • Выбор языка(русский/английский)
  • Включение/выключение функций энергосбережения и автосохранения
  • Выбор единицы измерения (мм/мкс)

Толщиномер
  • Отображение эхо-граммы
  • Показания
  • Показание времени прихода эхо-импульсов
  • Возможность использования режима «АРУ» и второго строба

Режим ВРЧ
  • Наличие ВРЧ
  • Количество точек регулировки ВРЧ — до 8


Работа в дефектоскопе общего назначения

Проведение ручного УЗ контроля дефектоскопа общего назначения стандартными или специализированными ПЭП осуществлялось с учетом высокой точности и по методикам определения НТД или по другим методикам, согласованным с Госгортехнадзором РФ, Госатомнадзором РФ и некоторыми другими методами надзора. Для работы в протоколе дефектоскопа общего назначения необходимо подключить пьезоэлектрический преобразователь через соединительный кабель к разъему дефектоскопа на передней панели. Совмещенный ПЭП, подключаемый к любому разъему (генератору или усилителю), раздельно - совмещенный - к комплектующим разъемам. Для ПЭП без встроенного согласующего контура (как правило, для ПЭП производства стран СНГ) регулирующимся фильтром на частоте, подключаемым к дефектоскопу. Выбор и изменение параметров контроля производятся с помощью клавиатуры и ручек регулировки параметров. При включении дефектоскопа на экране появляется главное меню, позволяющее оператору работать с прибором в диалоговом окне. Для обхода в режиме дефектоскопа необходимо обнаружить "1". При этом прибор переключается в режим ручного управления с разверткой типа А на экране. Предварительно начинается из памяти дефектоскопа запомненный режим. Прибор позволяет запомнить до 256 настроек. На передней панели прибора встроен идентификатор ПЭП, считается автоматически считывать параметры ПЭП (для ПЭП фирмы "АЛТЕС") - угол ввода, время задержки в призме, номер и др., и заносить их в память в выбранный номер. Переключение режима работы (совмещенный или раздельный) осуществляется с помощью клавиатуры "0". На передней панели находится колонка значений, а на дисплее находятся квадратные значения параметров.
На передней панели находится колонка значений, а на дисплее расположены квадратные значения параметров.

 ruch_write.jpg 1
2
3
4
5
6
7
1  - оценка в децибелах (отрицательных),
2  - координаты «X» и «Y» дефекта при остром сигнале в стробе, максимальное пороговое возбуждение АСД,
3  - длительность задержки строб-импульса в мкс(или мм),
4  - длительность строб- импульса в мкс(или мм),
5  - порог возникновения автоматического сигнализатора дефектов (АСД) в % от высоты экрана,
6  - продолжительность задержки развертки в мкс(или мм),
7  - длительность развертки в мкс(или мм).



Пример распечатки эхограммы ручного контроля



Запись и распечатка изображения дефектоскопа экрана

В дефектоскопе имеется возможность «заморозить» эхограмму в момент выявления дефекта с обнаружением заражения в памяти дефектоскопа «замороженной» картинки экрана. Запомненную эхограмму можно распечатать на принтере. При этом на печати выводится сама эхограмма, параметры и координаты места дефекта. Память дефектоскопа позволяет запомнить до 1000 изображений экрана с сопутствующей информацией.


Другие функциональные возможности

В дефектоскопе предусмотрена возможность выравнивания чувствительности по глубине. Для этого включается режим ВРЧ. Выравнивание чувствительности организма по восьми точкам. Прибор можно использовать в качестве ручного толщиномера. Для этого подключают ПЭП типа П112 (П111). Измерение произошло с встречи до 0,1 мм. Дефектоскоп имеет восемь встреч. Его можно использовать в автоматических и механизированных установках для дефектоскопии и толщинометрии различных предметов.
Проведем демонстрацию оборудования онлайн или в нашем офисе

Комплектация


Комплектацию приборов можно получить у наших специалистов, по телефону, описание в разделе "контакты"
