Ультразвуковой твердомер ТКМ-459C "Универсальный"

Наличие
на складе
Гарантия
3 года
Самовывоз
Москва
Машпроект

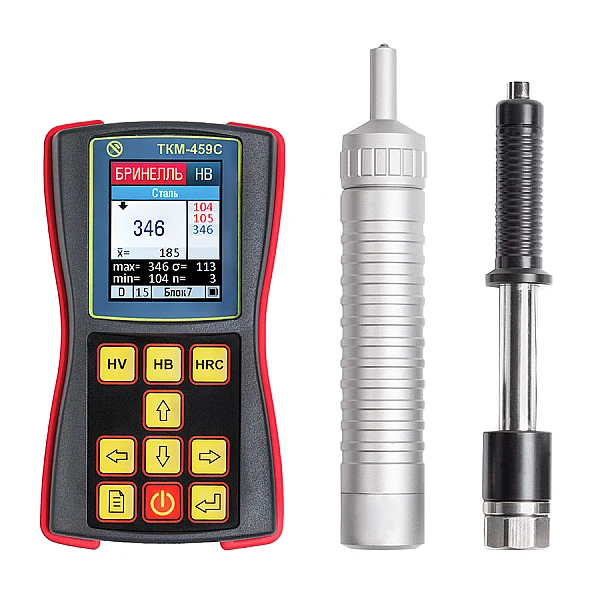

Ультразвуковой твердомер ТКМ-459C "Универсальный"

Твердомер ТКМ-459С теперь поставляется в новой комплектации - «Универсальный» и «Универсальный+», что значительно расширяет спектр работ по измерению твердости изделий из металлов и сплавов.

В данных комплектах поставки к электронному блоку ультразвукового твердомера ТКМ-459С можно подключитьдополнительные динамические датчики, что делает Ваши возможности практически неограниченными!

Работая с комплектом «Универсальный» или «Универсальный+», Вы сможете использовать все преимущества 2-х методов твердометрии:

• UCI метод (Ultrasonic Contact Impedance) - ультразвуковой контактный импеданс,

• Leeb метод - динамический метод.

2 МЕТОДА КОНТРОЛЯ ТВЕРДОСТИ В ОДНОМ ПРИБОРЕ! >> УНИКАЛЬНЫЙ КОМПЛЕКТ <<

ТКМ-459С в новой комплектации выполняет контроль твердости:

  • Углеродистых, конструкционных сталей и других мелкозернистых материалов
  • Поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ)
  • Жаропрочных, коррозионно-стойких, нержавеющих сталей
  • Сплавов цветных металлов, чугунов, алюминия, бронзы, латуни
  • Гальванических покрытий (хром, медь, никель, цинк, олово), наплавок
  • Изделий сложной конфигурации (зубья шестерен, валы, трубы любого диаметра, пазы, глухие отверстия)
  • Тонкостенных и малогабаритных изделий
  • Тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций)

ТКМ-459С прошел Государственную метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и Республики Беларусь.
Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

Преимущества твердомера ТКМ-459С

  • Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами.
  • Пространственное положение датчика не влияет на результат измерения.
  • Малая чувствительность к кривизне, толщине, массе и шероховатости поверхности изделия.
  • Сверхмалая площадь зоны контроля - от 1 мм.
  • Измерение твердости в узких, труднодоступных местах (пазы, глухие отверстия).
  • Оснащение дополнительными сменными датчиками различной конструкции, позиционирующими насадками, контрольными образцами твердости.

Особенности конструкции

  1. Ударопрочный, пыле-влагозащищенный корпус.
  2. Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
  3. Цветной дисплей с настраиваемой подсветкой функционирует даже при отрицательных температурах.
  4. Оповещение о выходе результата измерения за установленные пределы.
  5. Уникальная система статистической обработки данных.
  6. Простая калибровка шкал твердомера по 1-ой или 2-м мерам твердости.
  7. Создание дополнительных калибровок к шкалам твердомера по 1-му или 2-ум контрольным образцам.
  8. Самостоятельное программирование дополнительных шкал.

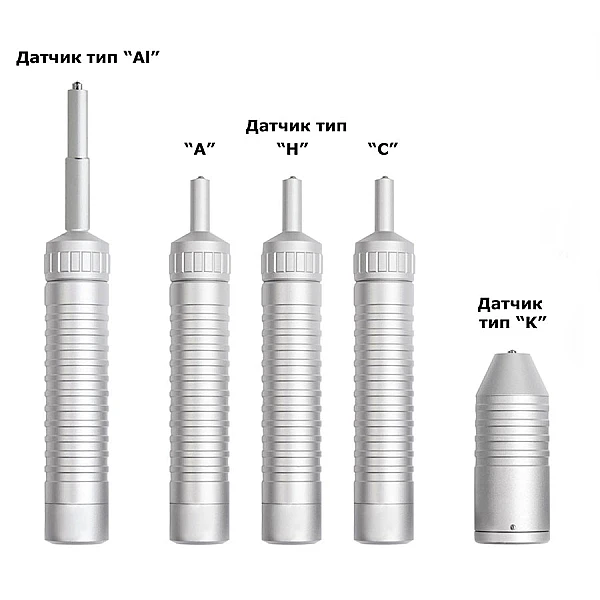

Характеристика датчиков ТКМ-459С

Фото датчиков Тип датчика/нагрузка *Масса/толщина/шероховатость изделия

Длина/диаметр

Применение
УЛЬТРАЗВУКОВОЙ МЕТОД
«А»
50H (5 кг)
1 кг/3 мм/Ra 1,6 145/26 мм Решение основной массы задач контроля
«H»
10H (1 кг)
1 кг/2 мм/Ra 0,8 145/26 мм Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.)
«С»
100H (10 кг)
1 кг/4 мм/Ra 3,2 145/26 мм Контроль изделий с плохо подготовленной поверхностью
«К»
50H (5 кг)
1 кг/3 мм/Ra 1,6 76/36 мм Контроль внутри труб, ёмкостей и в других труднодоступных местах.
«AL»
50H (5 кг)
1 кг/4 мм/Ra 1,6 190/26 мм Контроль твердости в труднодоступных местах (длина наконечника 65 мм)

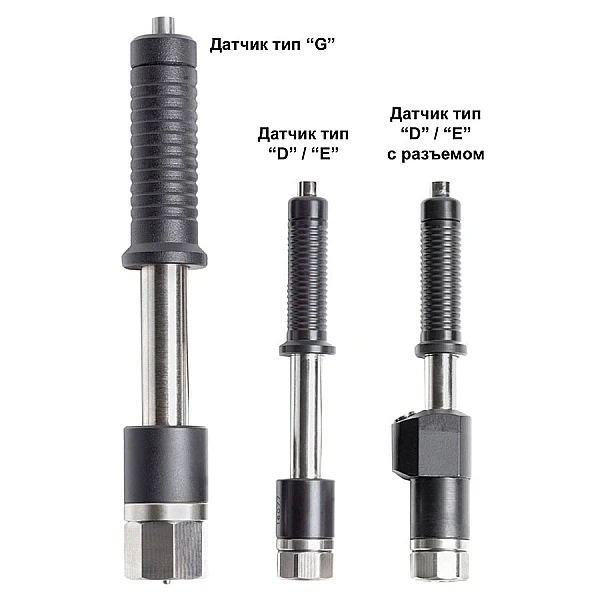

ДИНАМИЧЕСКИЙ МЕТОД
«D» 3 кг/6 мм/Ra 3,2 138/21 мм Решение основной массы задач контроля
«E» 3 кг/6 мм/Ra 3,2 138/21 мм Датчик с индентором из поликристалла кубического нитрида бора для массового контроля материалов повышенной твердости
«G» 6 кг/55 мм/Ra 7,2 200/29 мм
Контроль твердости глубинных слоев изделия;
материалов с высокой структурной неоднородностью (чугуны, бронза и т.д.) Ожидаемая твердость изделия - не более 450 НВ.

*Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.

Эксплуатация

Ультразвуковой твердомер ТКМ-459C в комплектации «Универсальный» успешно применяется в лабораторных, производственных или полевых условиях.

Требования к контролируемому изделию

Ультразвуковой метод Динамический метод
Масса более 1 кг, толщина более 2 мм - дополнительная подготовка не требуется Масса более 5 кг, толщина более 6 мм - дополнительная подготовка не требуется
Масса менее 1 кг - изделие необходимо зафиксировать на опорной плите Изделия жесткой конструкции (трубы, валы) с ожидаемой твердостью от 90 до 250 НВ и толщиной более 4 мм - дополнительная подготовка не требуется
Толщина менее 2 мм - изделие «притереть» на опорной плите с помощью фиксирующей пасты (напр. «ЦИАТИМ») Масса менее 5 кг - изделие притереть на опорной плите с помощью фиксирующей пасты (напр. «ЦИАТИМ»)
При шероховатости контролируемой поверхности 1,6 Ra измерения будут наиболее точными В зависимости от величины шероховатости поверхности подбирается тип датчика, обеспечивающий наибольшую точность измерений

Режимы работы твердомера ТКМ-459C

Режим измерения Отображение результатов измерений Применение
По основным шкалам Основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV Измерение твердости основной массы контролируемых изделий
С использованием дополнительных калибровок к основным шкалам По шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) Контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов
По дополнительным шкалам (определяются пользователем или добавляются производителем) Шкалы программируются самим пользователем Решение специальных задач

Интеллектуальная система статистической обработки результатов измерений

Параметры статистической обработки серии измерений
  • Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего.
  • Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
  • Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы.
  • Автоматический отброс результатов, некорректно проведенных замеров.
  • Демонстрация всех результатов замеров в серии.
Обработка результатов в памяти прибора
  • Вычисление среднего значения, среднеквадратичного отклонения.
  • Вычисление максимума и минимума в группе результатов замеров.
  • Вычисления относительно заданных значений твердости.
  • Выборки результатов относительно заданных значений твердости.
  • Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.

Проведем демонстрацию оборудования онлайн или в нашем офисе

Комплектация

Составляющие комплекта

«Универсальный»«Универсальный+»
Электронный блок твердомера++
Аккумулятор (встроен в прибор)++
Датчик тип «А» ультразвуковой+
+
Датчик тип «D» динамический+
+
Соединительный кабель1 шт. 2 шт.
Позиционирующая насадка "U-459"
+
Позиционирующая насадка "Z-359"+
Контрольный образец твердости HRC+
Контрольный образец твердости HB+
Контрольный образец твердости HV+
Зарядное устройство++
Руково­­­­дство по эксплуатации (совмещено с паспортом)+
+
Свидетельство о поверке (или отметка в РЭ)++
USB-кабель для подключения к ПК
++
Программное обеспечение на мини CD-диске++
Защитный чехол и манжета для фиксации прибора
++
Сумка для безопасной переноски и хранения
+

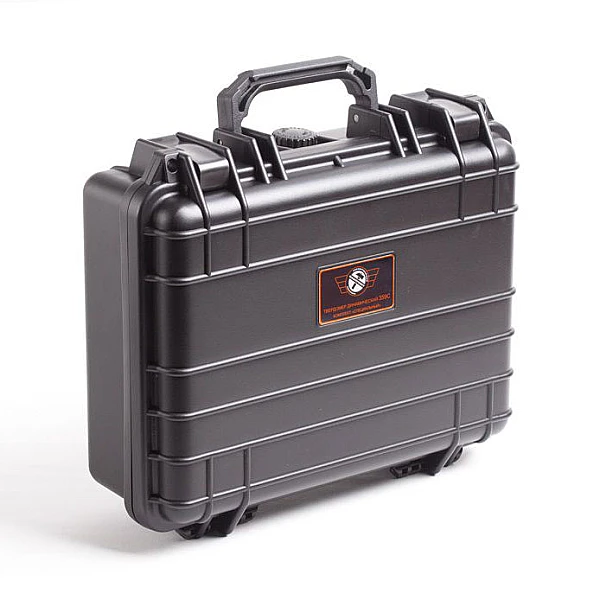

Специализированный кофр для безопасной переноски и хранения+

Дополнительные принадлежности

  1. Сменные датчики различной конструкции для выполнения специализированных задач.
  2. Комплекты эталонных мер твердости (по ГОСТ 9031–75).
  3. Соединительные кабели.
  4. Штатив для позиционирования УЗ датчиков твердомера для обеспечения стабильного усилия и перпендикулярности к измеряемой поверхности при контроле малогабаритных и тонких объектов; также рекомендуется для работы с большими партиями изделий).
  5. Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
