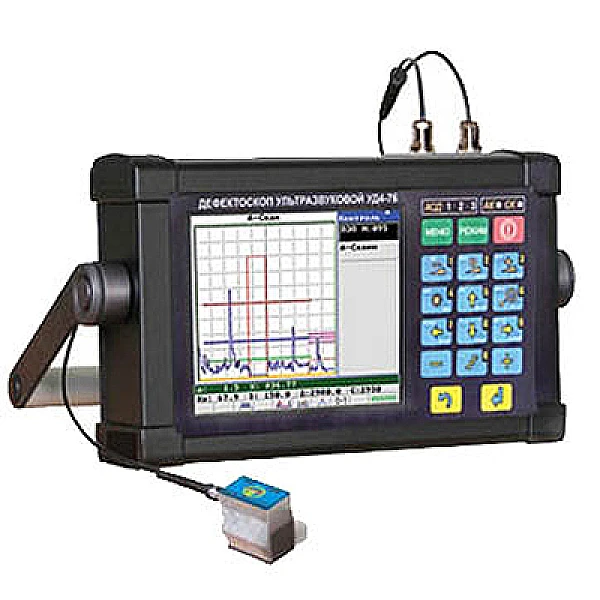

Ультразвуковой дефектоскоп УД4-76

Стоимость базового комплекта дефектоскопа УД4-76 - $ 4 786 с НДС,
низкотемпературная версия - $ 5 116 с НДС,
дефектоскоп УД4-76 TOFD - от $ 10 291 с НДС.

Комплект для ультразвукового многоканального контроля колесных пар вагонов согласно СТО РЖД 1.11.002-2008 на базе дефектоскопа УД4-94-ОКО-01 - от $ 29 900 с НДС.
Первичная поверка дефектоскопа УД4-76 включена в цену.

Тип оборудования: дефектоскоп ультразвуковой

Производитель дефектоскопов: Россия (Украина)

Свидетельства и сертификаты:

- Свидетельство о внесении дефектоскопа УД4-76 в государственный реестр средств измерений РФ.

Гарантия на ультразвуковой дефектоскоп УД4-76: 18 месяцев.

Назначение прибора:

Дефектоскоп УД4-76 предназначен для ручного и механизированного ультразвукового контроля материалов, заготовок, изделий и оборудования, съема и сохранения томограмм.

Ультразвуковой дефектоскоп-томограф общего назначения УД4-76, с большим высококонтрастным TFT дисплеем, применяется для контроля продукции на наличие (обнаружение) дефектов типа нарушения сплошности и однородности материалов, изделий и полуфабрикатов, сварных соединений, измерения отношения амплитуд сигналов от дефектов, глубины и координат их залегания. Функция томографа позволяет отображать и сохранять результаты контроля в виде Б-сканов с привязкой к пути сканирования. Дефектоскоп также решает задачу измерения толщины изделий при одностороннем доступе. Включено несколько режимов работы с АРД диаграммами, что позволяет мобильно определять эквивалентные размеры дефектов.

Ультразвуковой дефектоскоп УД4-76 адаптирован и полностью соответствует требованиям нормативной документации действующей в различных производственных секторах, таких как: атомная энергетика, металлопроизводство, трубная промышленность, железнодорожный транспорт и т.д.


Отличительные особенности ультразвукового дефектоскопа УД4-76:

  • работа с любыми типами пьезоэлектрических преобразователей;
  • измерение эквивалентных и условных размеров дефектов;
  • функция «толщиномер»;
  • развертки типа А-скан, В-скан;
  • синхронизация: внутренняя, внешняя, от датчика пути;
  • контроль скорости сканирования;
  • различные формы детектирования: РЧ / 2п.п. / +п.п. / -п.п.;
  • набор функций регулировки усиления, в том числе АРУ, ВРЧ;
  • интерфейс автоматической калибровки параметров ПЭП и объекта контроля;
  • несколько режимов работы с АРД диаграммами;
  • два независимых трехуровневых измерительных строба;
  • два дополнительных специальных строба;
  • возможность контроля акустического контакта;
  • система АСД по всем уровням стробов;
  • индикация АСД на ярких трехцветных светодиодах;
  • усовершенствованный режим пиковой кривой;
  • режим наложения текущего сигнала на зафиксированный ранее (режим «стоп-кадр»);
  • построение спектра сигнала;
  • динамическое изменение характеристик генерирующего тракта в зависимости от включаемых частотных фильтров;
  • разметка экрана по отражениям сигнала в объекте контроля;
  • возможность использования специального программного интерфейса;
  • возможность выбора структуры меню по двум схемам: «Пользователь» / «Эксперт»;
  • возможность создания голосовых комментариев ко всем типам сохраняемых данных;
  • большой высокоскоростной TFT дисплей;
  • сохранение и вызов настроек контроля;
  • связь с ПЭВМ через USB порт.


Прочие характеристики дефектоскопа УД-4 76:

1) Измерение эквивалентных размеров дефектов (АРД диаграммы):
С использованием АРД диаграмм, дефектоскоп УД4-76 может проводить измерение эквивалентных дефектов в диапазоне от 0,8 до 20,0 мм (эквивалентный размер дефекта) с погрешностью, не больше 15 %.
Если в дефектоскопе есть встроенный алгоритм автоматического выстраивания АРД-диаграмм для разных типов ПЭП, то анализ обработанных данным можно провести очень быстро. Для уменьшения временных затрат на настройку приборов программное обеспечение дефектоскопа УД4-76 включает опцию автоматического построения кривой ВРЧ по построенной для данного ПЭП АРД-диаграмме;
2) Построение карты коррозии (карты толщин):
Для толщинометрии и дефектоскопии сварных зон используется соответствующий режим, в котором все манипуляции проводятся с сохранением координат пути сканирования. За сохранения данных отвечает датчик перемещений.
Затем, сохраненные данные изучаются и делаются выводы относительно несовпадений металла по толщине, расслоению и язвенным поражениям;
3) Отображение РЧ сигнала:
Для проведения точного измерения толщины изделия и координат его дефектов применяется недетектированный РЧ (радиочастотный) сигнал. При этом дискретность измерения равна 0,01 мм. Используя дефектоскоп, пользователь может выбирать между автоматическим и ручным режимами для отметки точки на кривой сигнала, по которой проводят измерения;


Режимы работы УД4-76

• Режим временной регулировки чувствительности (ВРЧ)
Уровень ВРЧ задается в сетке точек, соединенных линейными участками. Следовательно, можно задать разные формы кривой ВРЧ – кусочнолинейную, а также ступенчатую и т.д. Уровень ВРЧ соответствует ослаблению уровня сигнала в выбранной точке относительно предустановленного уровня коэффициента усиления.
Данный режим имеет смысл использовать при проведении контроля длинномерных изделий, а также изделий из материалов с высоким затуханием.

• Режим разметки развертки по отражениям

В данном режиме работы прибора можно быстро обнаружить дефект в подконтрольном изделии по направлению ультразвуковых лучей (прямому, однажды или многократно отраженному лучу);

• Режим амплитудных кривых DAC

Режим DAC - альтернатива режиму ВРЧ, дает возможность построения кривой, соединяющей точки на дисплее, соответствующие вершинам сигналов, построениt до двух дополнительных кривых, отстоящих от базовой кривой на заданное количество дБ. Режим позволяет быстро и легко построить кривую ВРЧ.

• Режим ПИК

Незаменимый режим во время поиска мелких дефектов или деятельности в условиях нестабильного акустического контакта. При этом на дисплее одновременно с максимальной огибающей подконтрольных эхо-сигналов (отображающихся красным светом) индицируется текущий сигнал.
Этот режим используется, чтобы найти максимальную амплитуду эхо-сигнала и оценить условную протяженность. Применяется чаще всего для документирования результатов дефектоскопии, забракованных и пригодных изделий.
В режиме ПИК пользователь получает достоверные результаты с минимальными затратами времени.

•  РЕЖИМ Saft

Для получения наиболее верных данных и результатов дефектоскопии разработано специальное программное обеспечение, позволяющее работать в режиме Saft. Хорошо подходит для анализа сварных соединений и стальных заготовок.
Данный режим позволяет при получении данных выбрать наиболее высокое значение отношения "сигнал-шум" (в том числе при контроле над объектами из крупнозернистых материалов) и отобразить примерную форму дефекта.

• Режим специализированного интерфейса

Данный режим используется для решения специализированных задач. Например, при мониторинге различных однотипных изделий или в случае, когда деталь содержит много зон контроля.
Для решения этой проблемы в УД4-76 существует "СпецМеню". Здесь находятся необходимые общие настройки и программный интерфейс. Введенные параметры защищаются от некорректных изменений дефектоскопистом.

• Режим связи с ПЭВМ

Режим используется для передачи данных из памяти прибора в память ПК и наоборот. Передавать можно "А-сканы" и "Б-сканы", для формирования отчетов по результатам проведенного контроля или баз данных.
В дефектоскоп с помощью ПК можно ввести программы для определенных видов испытаний, задать нужные параметры и сохранить их. Таким образом прибор будет всегда готов к работе, без предварительного повтора настройки всякий раз, когда возникает необходимость в его использовании.

Проведем демонстрацию оборудования онлайн или в нашем офисе

Комплектация

Комплект поставки:

  • Дефектоскоп УД4-76 - 1 шт.;
  • Пьезоэлектрические преобразователи (типы по требованию) - 5 шт.;
  • Кабель соединительный (ПЭП/электронный блок) - 3 шт. (При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП);
  • Кабель соединительный (ПЭВМ/электронный блок) - 1 шт.;
  • Кабель синхронизации входной - 1 шт. (Поставляется по отдельному заказу потребителя);
  • Кабель синхронизации выходной - 1 шт. (Поставляется по отдельному заказу потребителя);
  • Устройство зарядное АЗУ-2М - 1 шт.;
  • Аккумуляторный блок питания - 1 шт.;
  • Сетевой блок питания БП-2 1 шт. (Поставляется по отдельному заказу потребителя);
  • Головные телефоны с микрофоном - 1 шт. (поставляются по отдельному заказу потребителя);
  • Сканирующее устройство РСП-4 1 шт. (Поставляется по отдельному заказу потребителя);
  • Руководство по эксплуатации УД4-76.23535778.04.01.06РЭ - 1 экз.;
  • Руководство по эксплуатации АЗУ-2.14327992РЭ - 1 экз.;
  • Программное обеспечение для обработки результатов контроля на ПЭВМ - 1 шт.;
  • Руководство пользователя по программному обеспечению для обработки результатов контроля на ПЭВМ - 1 экз.;
  • Чехол для электронного блока дефектоскопа УД4-76 - 1 шт.;
  • Кейс для запасных частей и принадлежностей - 1 шт.
