Ультразвуковой дефектоскоп УД2В-П46

Цена по запросу
Наличие
на складе
Гарантия
36 месяцев
Самовывоз
бесплатно

Описание

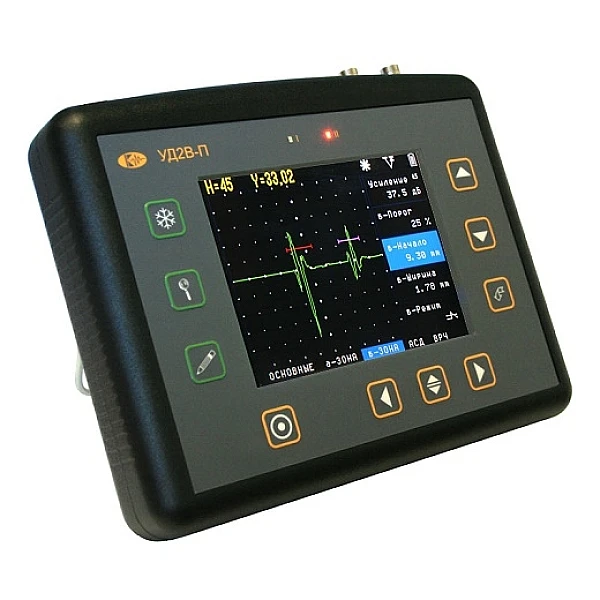

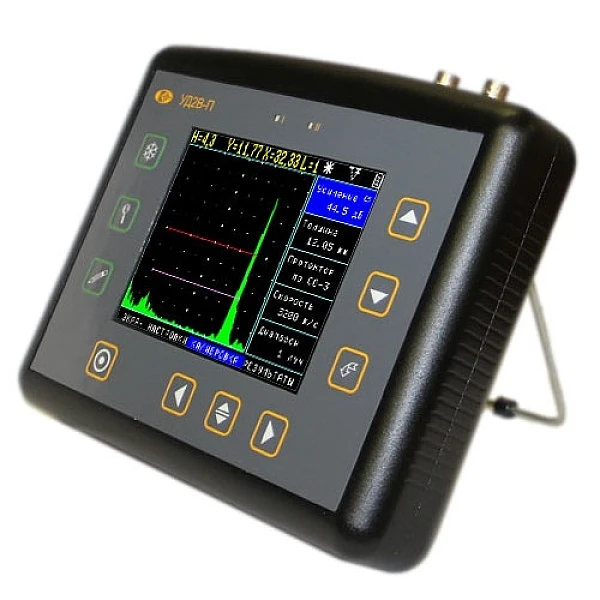

Ультразвуковой дефектоскоп УД2В-П46

Стоимость дефектоскопов:

Поверка дефектоскопа входит в цену.

Гарантия на дефектоскоп УД2В-П46: 36 месяцев.

Описание дефектоскопа УД2В-П46:

Ультразвуковой дефектоскоп УД2В-П46 с TFT-дисплеем выпускается взамен устаревших моделей с ЖКИ и ЭЛД-дисплеями. Новый высококонтрастный экран обновленного прибора имеет разрешение 320х240, легко читается под любым углом и работает при низких температурах. Прибор прост и удобен в использовании, оснащен функцией протоколирования результатов и портом USB для передачи данных на ПК.

Каждый протокол ультразвукового контроля состоит из:
  • А-сигнал,
  • огибающая максимум (если результат сохранен в этом режиме),
  • цифровое значения результата измерения (амплитуда и координаты, расстояние по лучу и координаты или скорость УЗК),
  • все параметры работы прибора,
  • дата,время и имя результата, вводимого с клавиатуры прибора.

Результаты измерений можно посмотреть как на самом приборе, так и на ПК, с помошью специальной программы. С ее помощью можно автоматизировать обработку результатов контроля, разделив их по разным базам протоколов, а также создавать собственные протоколы ультразвуковой дефектоскопии с помощью конструктора.

УД2В-П46 допущен к применению в РФ и зарегистрирован в Государственном реестре средств измерений, аттестован в Госстандарте России.
  • Сертификаты и свидетельства на ультразвуковой дефектоскоп УД2В-П46:
  • Сертификат утверждения типа средства измерения на дефектоскоп
  • Сертификат утверждения типа на Украине
  • Сертификат утверждения типа в Республике Беларусь
  • Сертификат утверждения типа в Республике Казахстан
  • Свидетельство о внесении в реестр Гражданской Авиации
  • Сертификат соответствия Российского Речного Регистра
  • Свидетельство Госгортехнадзора
  • Акт испытаний РОСЭК
  • Заключение о применении в военной авиации
  • Сертификат соответствия Российского Морского Регистра

Возможности дефектоскопа УД2В-П46:

  • TFT экран, цветной и высококонтрастный, имеет 3 цветовых схемы, которые можно настраивать, позволяет работать при ярком солнце и имеет широкий угол обзора
  • Функция ВРЧ с динамическим диапазоном 90дБ и крутизной 12дб/мкс
  • Функция АРК с двумя дополнительными настраиваемыми кривыми.
  • Возможность измерять амплитуду дефектов относительно кривой АРК.
  • Функция огибающей максимума сигнала
  • Мощный генератор импульсов и высокая разрешающая способность приемного тракта
  • Одномоментное измерение амплитуды и координат положения максимума сигнала;
  • Одномоментное измерение расстояния по лучу и координат дефекта при заданном угле ввода преобразователя;
  • Функция записи огибающей максимума сигнала в зоне контроля;
  • Объемная память настроек дефектоскопа и результатов ультразвукового контроля.
  • Поддержка ведения нескольких баз данных протоколов УЗ контроля на ПК с функцией конструктора протоколов любого вида
  • Возможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ультразвуковыми ПЭП

Используемый в ультразвуковом приборе УД2В-П46 алгоритм записи огибающей максимума сигнала отличается от режимов, которые применяются в аналогичных приборах других фирм. Чаще всего, это режим "Заморозки по пикам" ("Peak freezing"), когда ультразвуковой дефектоскоп записывает максимальное значение амплитуды сигнала в каждой точке развертки. Ну а метод, реализуемый в УД2В-П46, похволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля.

С помощью данного режима можно получить график движения максимума ультразвукового сигнала при поперечном сканировании дефекта в сварном шве и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала.

В ультразвуковом дефектоскопе УД2В-П46 реализован принцип обработки сигнала, который позволяет пользователю работать с "замороженным" (статичным) изображением сигнала. Это позволяет сильно облегчить работу оператора. В отличие от обычных дефектоскопов прибор УД2В-П46 оцифровывает сигнал не в экранном разрешении, а с максимальной для установленного частотного диапазона точностью, что позволяет оператору, найдя требуемый сигнал, зафиксировать его кнопкой "заморозки", освободив руки. После этого можно производить уже любые операции: изменять развертку, вводить задержку, пользоваться масштабированием сигнала в А-зоне ("электронная лупа"), менять положение зон контроля, работать с отсечкой и пр. параметрами, сохранять результат.

Комплектация



Комплекты поставки ультразвукового дефектоскопа УД2В-П46:

1. Базовый комплект поставки:
  • Электронный блок дефектоскопа УД2В-П46
  • Блок питания 220В/9В
  • Кабели СР50-Лемо 2 шт.
  • Преобразователи 4 шт. (П111-2.5-К12, П111-5-К6, П121-2.5-40, П121-5-65), замена по выбору
  • Кабель RS232 для подключения к ПК
  • Программное обеспечение для ПК
  • Комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке
  • Кейс для переноски

2. Универсальный комплект поставки:
базовый комплект + отсек аккумуляторный "D", комплект аккумуляторов D 9 А/ч - 4 шт., зарядное устройство, защитный чехол

3. Комплект для авиапредприятий:
электронный блок УД2В-П46, блок питания 220В, кабели СР50-Лемо0 2 шт., комплект преобразователей 12 шт., отсек аккумуляторный "D", комплект аккумуляторов D 9А/ч, зарядное устройство, защитный чехол, кабель ВП45-RS232PC, программное обеспечение для PC + пакет UdReport Full Edition Avia + UdProbe, кейс для переноски.


Дополнительные принадлежности к дефектоскопу УД2В-П46:

  • Отсек для аккумуляторов размера "D"
  • Защитный чехол с поясным и шейным креплением
  • Комплект аккумуляторов NiMh размер "D" 9000 мA/ч
  • Универсальное зарядное устройство
  • Адаптер для подключения к USB порту ПК
  • УЗ преобразователи для различных применений
  • Стандартные образцы
