TC-20 Измеритель параметров петли короткого замыкания
- Наличие
- на складе
- Гарантия
- 12
- Самовывоз
- Москва

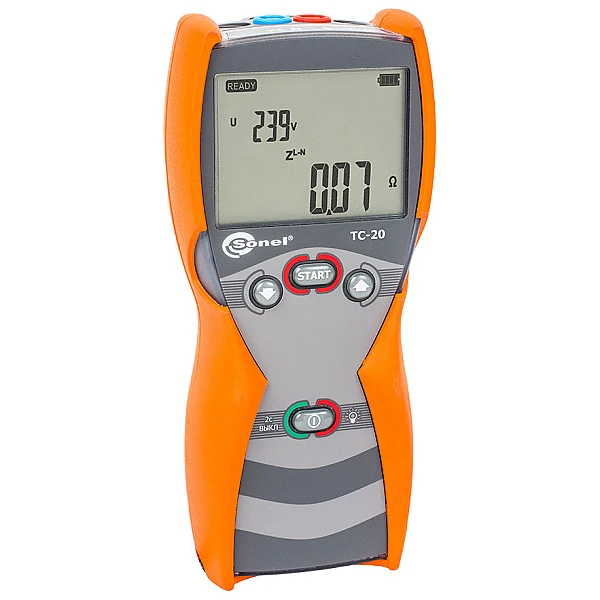

Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи "фаза - нуль" с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.
Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой. Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках.
Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.
Прибор всегда измеряет сопротивление, а отображаемый ток короткого замыкания рассчитывается по формуле:
где: Un – номинальное напряжение тестируемой электроустановки, ZS – измеренное полное сопротивление петли короткого замыкания. На основе выбранного в общих настройках номинального напряжения Un производится расчёт ожидаемого тока короткого замыкания.
Разберём пример.
Дано: система TN, номинальное напряжение электроустановки 220 В, в этажном электрощите для защиты розеточной группы установлен автоматический выключатель номинальным током 25 Ампер с время-токовой характеристикой «C».
Задание: проверить правильность выбора аппарата защиты от сверхтоков.
Решение:
1.Изучаем нормативные документы. ГОСТ Р 50571.16-2007 для системы TN предлагает нам провести измерение сопротивления петли "фаза - нуль" и проверить характеристику защитного устройства. ПУЭ (раздел 1.7.79) сообщает нам наибольшее допустимое время защитного автоматического отключения для системы TN -- для номинального напряжения 220 В оно не должно превысить 0,4 секунды.
2.Изучаем время-токовую характеристику срабатывания нашего автоматического выключателя. Для выполнения требований вышеуказанных нормативных документов выбираем кратность 10 и рассчитываем требуемый для гарантированного срабатывания ток КЗ
I=1,1×25×10=275 А
3.Производим измерение прибором ТС-20 и получаем такие результаты: Un = 229 В, ZS = 1.04 Ом , IK = 211,5 А.
4.Сравниваем полученное значение ожидаемого тока короткого замыкания с требуемым 275 А.
Ответ:
ток гарантированного срабатывания исследуемого автоматического выключателя больше, чем может возникнуть в схеме, исследуемый автоматический выключатель не обеспечивает выполнения требований нормативных документов и надёжности зашиты от свехтоков исследуемой розеточной группы. Автоматический выключатель установлен неправильно и подлежит замене.
Гарантия: 36 месяцев |
Номер в Госреестре: 68153-17 |
Класс защиты: III 300 В |
Температурный диапазон: -20 °C…+50 °C |
Габариты ШxВxГ: 98×220×58 |
Масса: 509 г |
Индекс: WMRUTC20
Количество | Индекс | |
---|---|---|
Зажим «Крокодил» изолированный красный K02 | 1 | WAKRORE20K02 |
Зонд острый с разъёмом «банан» голубой | 1 | WASONBUOGB1 |
Зонд острый с разъёмом «банан» красный | 1 | WASONREOGB1 |
Крепеж «Свободные руки» | 1 | WAPOZUCH1 |
Провод измерительный 1,2 м с разъемами «банан» голубой | 1 | WAPRZ1X2BUBB |
Провод измерительный 1,2 м с разъемами «банан» красный | 1 | WAPRZ1X2REBB |
Ремень для переноски прибора M1 | 1 | WAPOZSZE4 |
Футляр M10 | 1 | WAFUTM10 |
Индекс | |
---|---|
Адаптер AGT-16C | WAADAAGT16C |
Адаптер AGT-16T | WAADAAGT16T |
Адаптер AGT-32P | WAADAAGT32P |
Адаптер AGT-32T | WAADAAGT32T |
Адаптер AGT-63P | WAADAAGT63P |
Адаптер AGT-16P | WAADAAGT16P |
Адаптер AGT-32C | WAADAAGT32C |
Зонд острый с разъемом «банан» желтый | WASONYEOGB1 |
Зонд острый с разъемом «банан» складной SP-2M | WASONSP2M |
Провод измерительный 10 м с разъемами «банан» красный | WAPRZ010REBB |
Провод измерительный 20 м с разъемами «банан» красный | WAPRZ020REBB |
Провод измерительный 5 м с разъемами «банан» красный | WAPRZ005REBB |
Купить TC-20 Измеритель параметров петли короткого замыкания в Москве легко — просто позвоните по телефону: 8-800-551-11-01
Вам предоставляется 2 способа оплаты:
1 способ: Банковский перевод от юридического лица (по выставленному счёту);
2 способ: Банковский перевод от физического лица (по выставленному счёту);
При переводе от физического лица, для выставления счёта, нам нужны паспортные данные плательщика. Выставленный счёт Вы сможете оплатить в любом банке России.
