Система Topcon W53 для погрузчиков

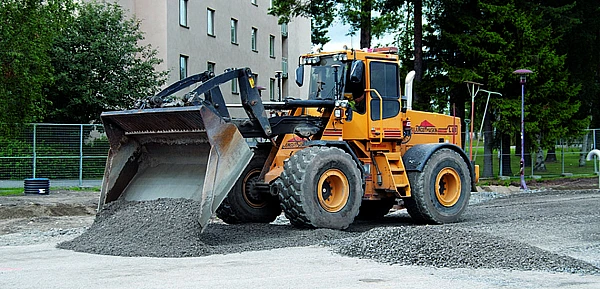

Мы совсем не задумываемся, когда видим погрузчик, производящий черновую планировку, подчистку площадки или разбрасывающий песок по маякам, – что это не его работа. Для нас это нормально! А ведь в этих случаях погрузчик выполняет работу бульдозера или грейдера. А может быть он может большее? Конечно, да!

В случае использования системы 3D ГНСС ваш погрузчик станет "универсальным солдатом" и будет легко выполнять не только погрузочные работы, но и объемные работы по выравниванию!

Подробнее о системе

Отличительные особенности системы 3D W53 ГНСС

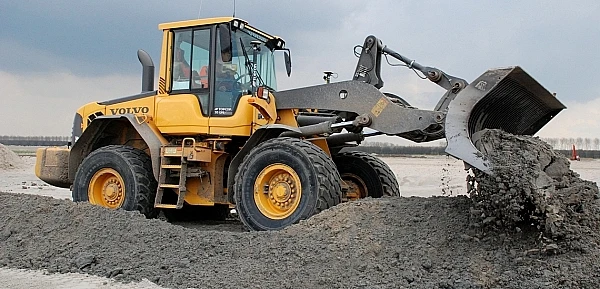

Основное назначение погрузчика это, конечно, погрузка материалов в транспортное средство для его дальнейшего перемещения. По этой причине конструкция рабочего органа погрузчика значительно отличается от конструкции отвала бульдозера. Любой погрузчик имеет огромный диапазон движений ковша благодаря специально сконструированной стреле и автоматизировать перемещение рабочего органа по аналогии с автоматизацией бульдозера невозможно. В связи с этим, система для погрузчиков, как и система на экскаваторе, является "Индикаторной Системой Контроля".

Система W53 ГНСС непрерывно в течение работы машины дает оператору точную информацию о текущем положении ковша и значительно облегчает любую работу по выравниванию.

Преимущества использования системы Topcon 3D ГНСС

Погрузчик с системой 3D ГНСС может оказаться полезным дополнением к парку ваших машин с 3D ГНСС системами. Если вы уже используете спутниковые 3D системы, то для работы 3D погрузчика вам не нужно будет приобретать базовую ГНСС станцию.

В случае, если у вас есть система Topcon 3D на экскаваторе, грейдере или другой машине, которую вы не используете постоянно, вы можете переставлять основные компоненты системы на погрузчик и работать! Достаточно установить на погрузчик комплект подготовки.

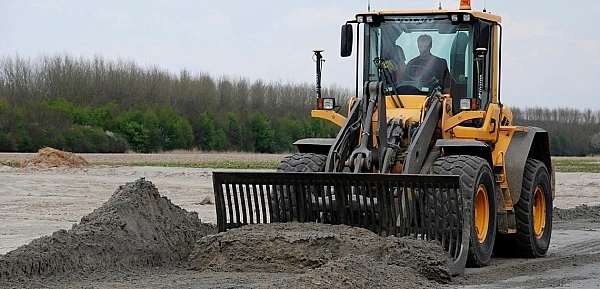

Представьте, что у вас появилась определенная работа по выравниванию для бульдозера, а его у вас нет? Зато есть погрузчик с 3D ГНСС системой. Им вы легко сможете привести поверхность к необходимому уровню, вам не придется тратить деньги на покупку или аренду дополнительной машины и вы сможете получить все преимущества в работе от использования 3D систем.

Размещение на машине

Размещение системы на машине выполнено таким образом, чтобы максимально обезопасить компоненты системы от повреждения и вместе с этим обеспечить наиболее комфортную работу оператору.

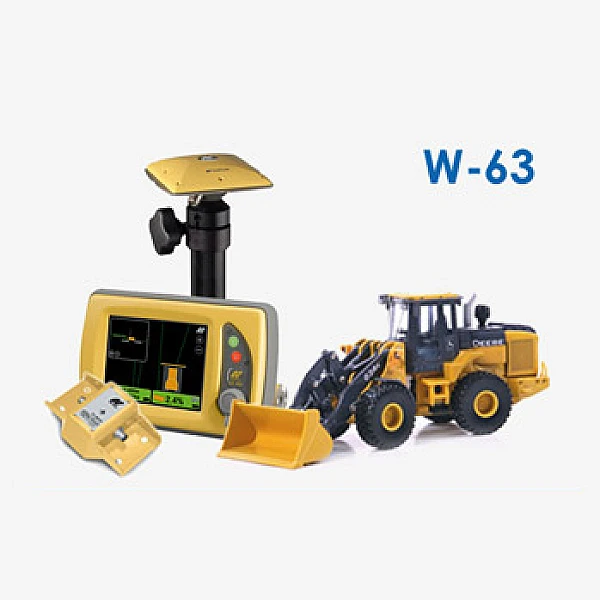

Компоненты системы W63

1. Панель управления GX-55


Панель управления используется для визуализации всей информации о работе системы управления, настройки параметров работы системы. Панель управления представляет собой защищенный компьютер с сенсорным цветным экраном, работающий под управлением операционной системы Windows. Для обеспечения работы системы управления в бортовой компьютер установлено программное обеспечение 3DMC. На передней панели установлен защищенный порт USB для загрузки цифровой модели проекта.

Основные характеристики

Диагональ экрана: 170мм
Тип экрана: Сенсорный, LCD
Операционная система: Windows
Процессор: CortexA8
Материал корпуса: Литой алюминий
Питание: 9 - 32 вольт
Температурный режим: от -40° до +70°
Защита от внешней среды: IP67

2. Спутниковый приемник MC-i4


В корпусе блока управления объединены два ГНСС приемника и GSM модем для приема RTK поправок. Встроенный в устройство модем позволяет не только получать поправки, но и обеспечивать связь машины с облачным сервисом SiteLink. Спутниковый приемник устанавливается в кабине машины как правило на специальных магнитных держателях.

Основные характеристики

Количество каналов: 226
Принимаемые сигналы: GPS; ГЛОНАСС; QZSS; SBAS
Порты коммуникации: RS-485,RS-232, CAN -2шт, Ethernet, SIM card
Каналы связи: GSM, 3G, CDMA, УКВ, LongLink
Материал корпуса: Литой алюминий
Питание: 9 - 32 Вольт
Температурный режим: от -30° до +70°
Защита от внешней среды: IP67

3. Спутниковая ГНСС антенна


На корпусе погрузчика устанавливается две ГНСС антенны для приема спутниковых сигналов систем ГЛОНАСС и GPS и передачи этой информации для обработки в ГНСС приемник MC-i4. Наличие двух антенн позволяет иметь постоянную ориентировку машины. Для установки антенн используются специальные небольшие мачты, аналогичные по использованию на экскаваторах.

Основные характеристики

Поддерживаемые созвездия: GPS, ГЛОНАСС, QZSS, SBAS
Разъем антенного кабеля: N тип
Материал корпуса: Литой алюминий, пластик
Вибростойкость: 4 - 250Гц

4. Угловой датчик наклона TS-i3


Датчики TS-i3 устанавливаются на корпус, стрелу и ковш погрузчика и постоянно отслеживают изменение положения каждого элемента относительно места крепления. Благодаря такой конфигурации, система постоянно знает положение кромки рабочего органа относительно опорных элементов машины.

Основные характеристики

Чувствительный элемен: Акселерометр
Количество осей: 2
Диапазон: 360°
Чувствительность: ± 0,01°
Протокол: открытый CAN
Материал корпуса: Литой алюминий
Питание: 10- 30 Вольт
Защита от внешней среды: IP69
Габариты: 117х59х27 мм.
Температурный диапазон: -20° С до +60°С

5. Радиоантенна


Антенна предназначена для приема RTK поправок от базовой ГНСС станции, необходимых для получения сантиметровой точности позиционирования 3D системы.

∗- В зависимости от условий работы могут быть использованы различные частоты, отличные от указанных в основных характеристиках ниже. Не забудьте оговорить эти условия с нашим специалистом при заказе системы.

Основные характеристики

Диапазон: 439-443 Гц
Высота с основанием: 350 -400 мм (зависит от частоты)
Монтаж: Магнитное основание
