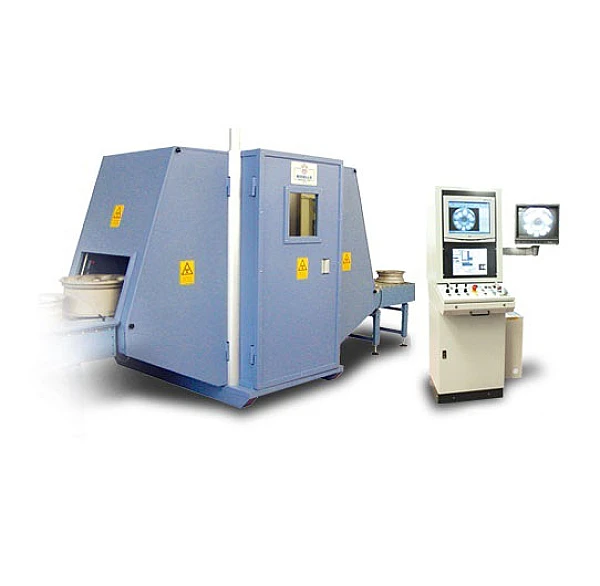

Рентгенотелевизионная установка для контроля колесных дисков WRE THUNDER 2

Рентгенотелевизионная установка для контроля колесных дисков WRE THUNDER 2

КАМЕРА РАДИАЦИОННОЙ ЗАЩИТЫ

Камера радиационной защиты выполнена из стали и свинца в соответствии с международными стандартами по защите окружающей среды от рентгеновского излучения. Дополнительная радиационная защита не требуется. Кабина радиационной защиты включает две пневматические двери для погрузки-выгрузки колесного диска, одну большую дверь с просмотровым окном для технических нужд. Опционально могут быть поставлены погрузочный и разгрузочный роликовые конвейеры для облегчения работы оператора по погрузке-выгрузке. Четыре независимых двигателя через ролики захватывают колесный диск с транспортера, надежно его фиксируют и придают ему вращательное движение.

МАНИПУЛЯТОР

Система способна работать с колесными дисками разных размеров, поступающих в рабочую камеру в хаотичном порядке. Четыре ролика, приводимые в движение каждый от своего двигателя, захватывают диск по нижнему ободу и передают ему вращательное движение. Пять осей перемещения позволяют обеспечить доступ к любой точке диска. Взаимное расположение детектора рентгеновского излучения и аппарата обусловлено работой программного обеспечения.

РЕНТГЕНОВСКИЙ АППАРАТ

W.R.E. Thunder 2 оснащается рентгеновским аппаратом на 160 кВ.

ДЕТЕКТОР РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ

В качестве детектора рентгеновского излучения применяются промышленные версии XRI 420 с входным окном 9 дюймов, камерой высокого разрешения и 3 уровнями электронного усиления.

РАЗМЕРЫ КОЛЕСНЫХ ДИСКОВ КОНТРОЛИРУЕМЫХ ИЗДЕЛИЙ

• Минимальные размеры: 13”х 3”.
• Максимальные размеры: 22”х10”.
• Максимальный вес: 30 кг.
• Время на загрузку-вугрузку - 7,5 сек.
• Время на один оборот диска 15” - 7 сек.
• Время контроля одного колесного диска с загрузкой-выгрузкой и съемкой в 3-х позициях (ступица-обод-спица) в режиме реального времени - 33 сек.

ПАНЕЛЬ УПРАВЛЕНИЯ

Панель управления состоит из 2 мониторов и эргономичной консоли, где размещены кнопки включения и джойстики для перемещения манипулятора. На первый монитор выводится информация о работе программ системы, на второй монитор выводится  изображение объекта контроля. Подключение  к локальной информационной сети  осуществляется через Ethernet порт. В качестве базовой комплектации установлен видеопроцессор BHT IP.

ОПЦИИ

•  Программа автоматического анализа и определения дефектов (VISUAL FARIS).
