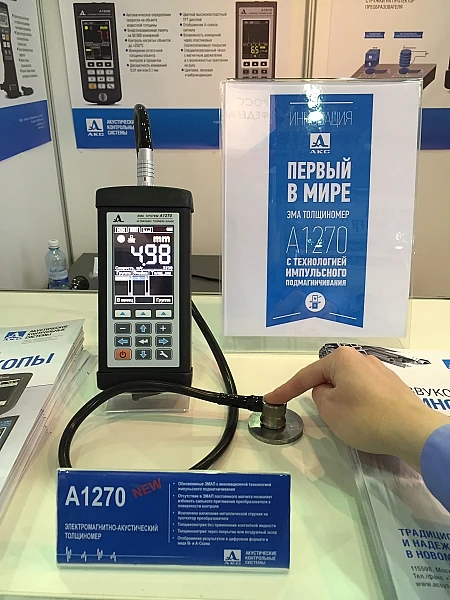

Электромагнитно-акустический толщиномер А1270

Обновленный ЭМА толщиномер с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях, предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.
Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.


Схема традиционного ЭМА преобразователя и ЭМА преобразователя с импульсным электромагнитом

Назначение

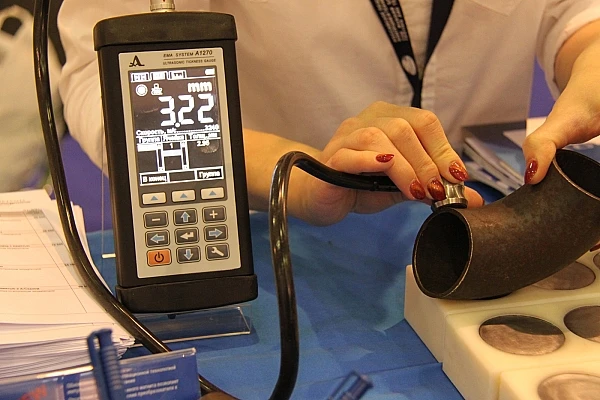

  • Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости.
  • Оценка степени анизотропии материала.
  • Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности.
  • Толщиномертия листового проката.


Функциональные возможности

  • Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
  • Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
  • Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
  • Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
  • Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1,5 мм. При толщине покрытия 1,5 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.

Сканирование объекта контроля.

Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.

Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).
Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.


Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.

Особенности
  • Диапазон измеряемых толщин от 0,5 до 50 мм.
  • Быстрый доступ к функциям управления.
  • Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца.
  • Автоматическое определение скорости ультразвука на объекте известной толщины.
  • Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения.
  • Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов.
  • Большой информативный цветной TFT дисплей.
  • Возможность смены ориентации изображения при повороте прибора на 90 градусов.
  • Управление яркостью подсветки прибора.
  • Встроенный литиевый аккумулятор.
  • Индикатор уровня заряда аккумулятора.
  • Время непрерывной работы 9 ч.
  • Звуковая, цветовая и виброиндикация.
  • Дискретность индикации измерений толщины 0,01 или 0,1 мм.
  • Передача данных на ПК через USB.
  • Программное обеспечение для приема данных из прибора и сохранения их на ПК.
  • Специализированный чехол – планшет, с возможностью крепления электронного блока прибора для удобства работы в труднодоступных местах и на высоте, защищает электронный блок толщиномера от грязи, воды и пыли.




Режимы работы

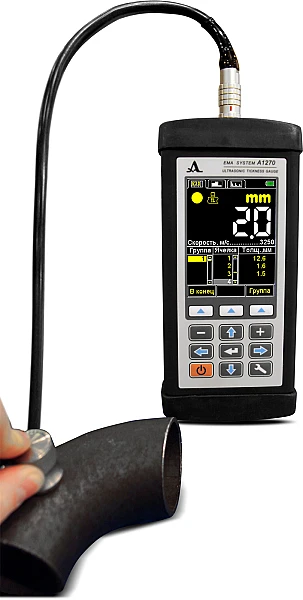

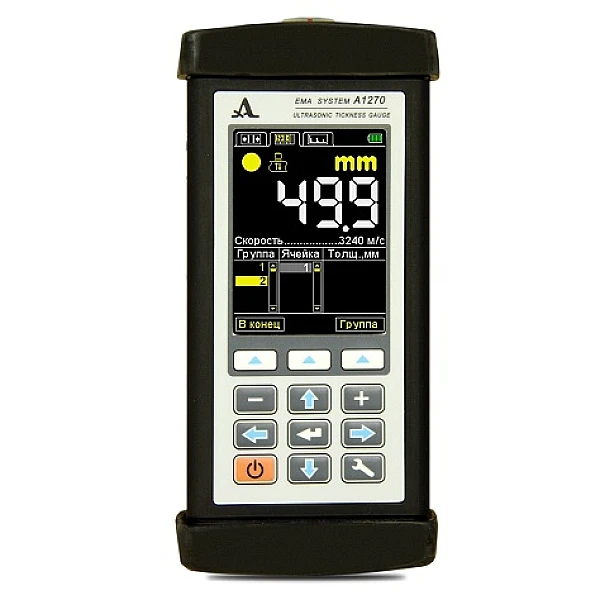

Режим Память
ЭМА толщиномер А1270. Режим Память ЭМА толщиномер А1270. Режим ПамятьПрименяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы - ячейки в группах - результаты).
Отображение цифровых значений результатов измерений в горизонтальном и вертикальном положении дисплея.
Особенности:
Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределение результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
Коррекция сохраненных результатов, путем проведения повторных измерений с последующей записью новых данных в корректируемую ячейку памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

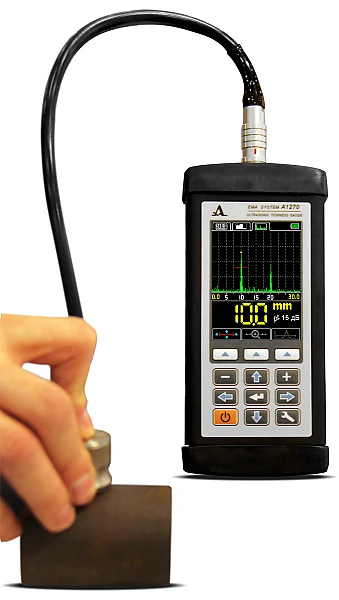

Режим А-Скан
ЭМА толщиномер А1270. Режим B-Скан ЭМА толщиномер А1270. Режим B-СканПрименяется для проведения измерений с графическим отображением сигнала на дисплее прибора в виде А-Скана.
Отображение А-Скана сигнала при горизонтальном и вертикальном положении дисплея.
Особенности:
Режим позволяет исключить неточности в измерениях, вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы.
Выбор способа измерения:
 - по первому превышению сигналом уровня строба;
 - по максимуму сигнала в стробе;
 - между двумя максимальными сигналами в стробе (позволяет осуществлять толщинометрию металла через лакокрасочные покрытия без зачистки);
 - сложение всех сигналов в стробе (функция АКФ).
Просмотр выбранных участков сигнала, текущих параметров и настроек.

Сохранение изображения А-Скана вместе с цифровым результатом измерения.

Режим В-Скан
ЭМА толщиномер А1270. Режим B-Скан ЭМА толщиномер А1270. Режим B-СканПрименяется для поиска коррозионных повреждений при проведении сканирования объекта контроля с отображением графического В-Скана.
Отображение В-Скана при горизонтальном и вертикальном положении дисплея, соответствующего профилю толщины контролируемого изделия.
Особенности:
Построение графического изображения В-Скана на экране прибора при проведении измерений со скоростью до 10 кадров в секунду.
Задание скорости движения преобразователя.
Задание количества измерений на фиксированное расстояние.
Отображение как текущего результата измерения, так и минимального/максимального.

Комплектация

Базовый комплект

Наименование
А1270 – электронный блок ЭМА толщиномера
ЭМА преобразователь S3850 5.0A0D8ES со встроенным кабелем
Сетевой адаптер 220 В - 15 B
Кабель USB A- Micro B
Компакт диск с документацией и ПО
Сумка
