Дефектоскоп на фазированных решетках УСД-60ФР

996 000
Наличие
на складе
Гарантия
36 месяцев
Самовывоз
бесплатно

Описание

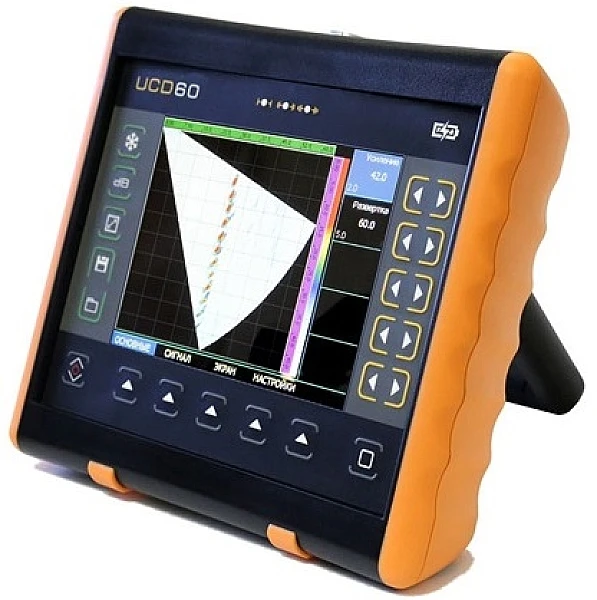

Дефектоскоп на фазированных решетках УСД-60ФР

Тип оборудования: ультразвуковой дефектоскоп с фазированной решеткой, томограф металла.
Производитель: Россия
Описание: Многофункциональный прибор для оперативного проведения контроля с построением В-скана (работа с фазированной решеткой), а так же с классическими преобразователями.
Сертификаты на УСД-60ФР:
Сертификат Госстандарта России RU.C.27.003.A №59426, зарегистрирован в Государственном реестре средств измерений под №34808-15 и допущен к применению в Российской Федерации.
Гарантия: 36 месяцев.

Ультразвуковой дефектоскоп УСД-60ФР с фазированной решеткой  - производительный и компактный дефектоскоп, является улучшенной версией дефектоскопа УСД-60 (были заимствованы высокопроизводительные электронные компоненты), а также используется проверенная высококачественная эргономика УЗ дефектоскопа УСД-50. Данная модель сочетает 2 технологии - цифровой фокусировки сигналов и классических 16-элементных фазированных решеток. Соответственно, можно проводить оперативный  контроль с построением A-, В- и C-сканов, а также использовать стандартные преобразователи. Дополнительно может быть поставлен сканер с датчиком пути для записи результатов контроля со всего сварного соединения (построение координатной развертки).

УСД-60ФР основан на универсальной платформе дефектоскопа  УСД-60.
Таким образом можно сначала приобрести классический ультрасовременный ультразвуковой дефектоскоп УСД-60, а дальше по необходимости "наращивать" платформу новыми программными возможностями - работа с сканером TOFD, с фазированными решётками, многоэлементными сканерами для кольцевых сварных швов труб.



ПРЕИМУЩЕСТВА УЗ ДЕФЕКТОСКОПА УСД-60ФР:

  • Ударопрочный пыле- и влагозащищенный корпус
  • Морозоустойчивое исполнение. Работа прибора при наружной температуре воздуха от -30°С
  • Наличие конструктора сварного шва и режима учета реальной геометрии изделия позволяет сделать контроль удобным и наглядным
  • Цветной дисплей с разрешением 640*480 точек (135*100 мм), TFT матрица.
  • Вывод изображения на полный экран 640 на 480 пикселей без потери быстродействия
  • Легкий и компактный дефектоскоп. Масса с аккумуляторной батареей составляет всего 1.4 кг!
  • Автоматическая настройка прибора
  • Подключение стандартных 16-ти элементных датчиков фазированной решетки (ФР)
  • Подключение многоканального коммутатора (до 32-х каналов)
  • Внешние интерфейсы: RS-232 и Ethernet
  • Вывод сигналов в виде А-, В- сканов и TOFD
  • Продолжительная автономная работа: до 10 часов работы от аккумулятора
  • Подключение стандартных 16-ти элементных преобразователей с фазированной решеткой. Использование сменных призм позволяет избежать износа самого преобразователя и контролировать любые криволинейные поверхности.


Особенности УСД-60ФР


ВСТРОЕННЫЙ СПИСОК ПРЕОБРАЗОВАТЕЛЕЙ



КОНСТРУКТОР СВАРНОГО ШВА (позволяюет моделировать сварное соединение с любой разделкой кромок и определять оптимальные параметры развертки и смещения преобразователя относительно валика усиления, что в сочетании с ВРЧ и УРЧ обеспечивает высокую достоверность контроля при продольном сканировании без возвратно-поступательных движений относительно шва.)



S, В-СКАН С ПОСТРОЕНИЕМ ХОДА ЛУЧЕЙ



S - СКАН

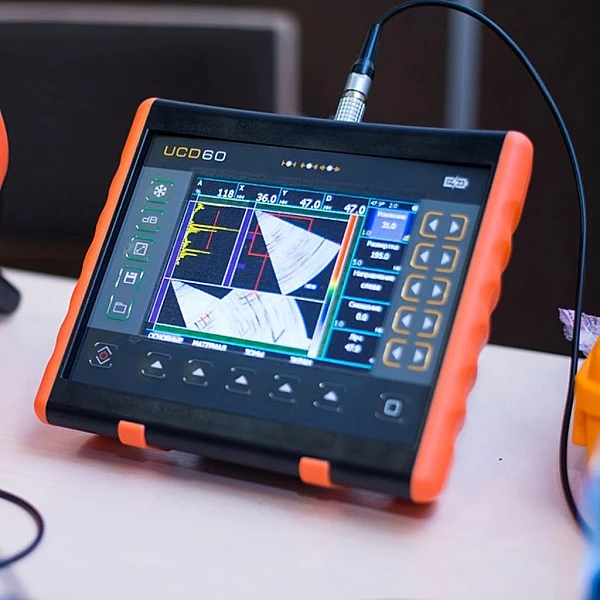

S, А СКАН НА ОДНОМ ЭКРАНЕ



S,А,B СКАН НА ОДНОМ ЭКРАНЕ



L-СКАН (ЛИНЕЙНОЕ СКАНИРОВАНИЕ)



РЕЖИМ ЛУПА



УГЛОВАЯ РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ



ЗАПИСЬ ШВА С ДАТЧИКОМ ПУТИ

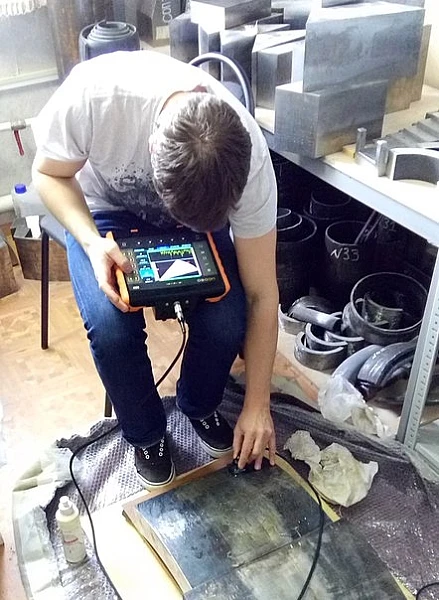

ПРИМЕРЫ ПРИМЕНЕНИЯ:


Комплектация

Комплект поставки ультразвукового дефектоскопа на фазированных решетках УСД-60ФР

УСД-60ФР БАЗОВЫЙ КОМПЛЕКТ
Электронный блок УСД-60ФР со встроенным Li-ion аккумулятором
Предустановленное ПО - "Классический УЗ дефектоскоп"
Предустановленное ПО - "УЗ дефектоскоп с ФАР"
16-ти элементный преобразователь с ФАР
Призма для ФАР наклонная 55 град.
Призма для ФАР прямая
Преобразователь ультразвуковой П111-2,5-К12
Преобразователь ультразвуковой П111-5,0-К6
Преобразователь ультразвуковой П121-2,5-40
Преобразователь ультразвуковой П121-5,0-65
Кабель Lemo00-Lemo00 1,5 м
Блок питания сетевой 15В / 220В
Кабель USB для связи с ПК
Программное обеспечение на CD-диске
Защитный чехол с блендой и креплением на корпусе оператора
Кейс для переноски
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
[При заказе можно заменить любой из  4-х классических пэп по вашему усмотрению]
[Всем покупателям УСД60-ФР подарки] *подробности уточняйте у специалистов Аверус


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

• Энкодер - датчик пути для ФАР
• Дополнительные призмы
• Дополнительные ФАР
